Funcionamiento
Este circuito permite detectar voltaje sobre un alambre sin hacer contacto y ubicando la antena muy próxima al alambre. La antena inyecta un pulso de corriente bajo en la base del primer transistor(izquierda), esto genera una corriente de emisor que lo inyectamos en la base del segundo transistor(centro), esta genera una corriente de emisor que se inyecta en la base del tercer transistor(derecha), lo que origina una corriente mas alta de colector a emisor los suficiente para prender el diodo led.

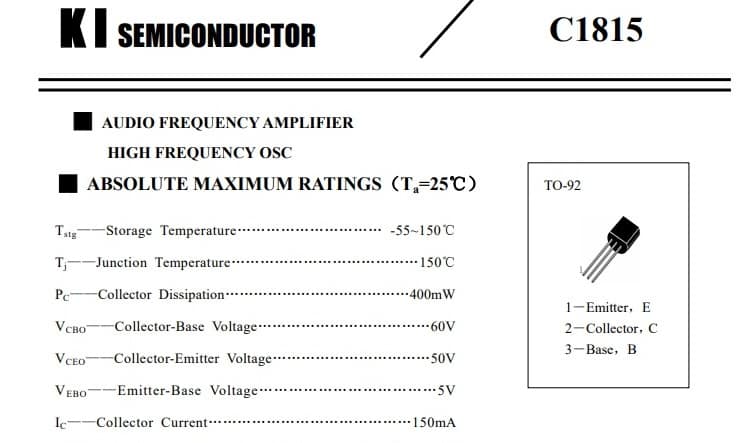

La hoja de datos del transitor C1815 es la siguiente:
Lista de materiales
- 3 Transistores C1815
- 1 Resistor de 1 M Ω
- 1 Resistor de 100 KΩ
- 1 Resistor de 300 Ω
- 1 diodo Led Rojo
- 1 bateria de 9 V
